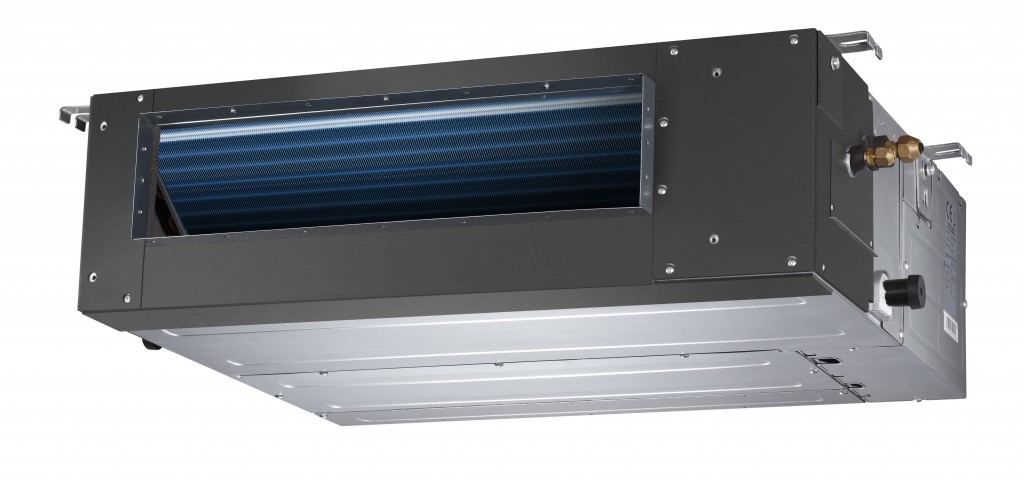

Split type conduit série MUCR-H6
SPÉCIFICATIONS TECHNIQUES
| Modèle | MUCR-12-H6 | MUCR-18-H6 | MUCR-24-H6 | MUCR-30-H6 | MUCR-36-H6 | |||
|---|---|---|---|---|---|---|---|---|
| Code | CL20250 | CL20251 | CL20252 | CL20253 | CL20254 | |||
| Refroidissement | Capacité nominale (min – max) | kW | 3,52 (0,62 ~ 4,40) | 5,28 (0,79 ~ 6,15) | 7,03 (1,20 ~ 8,21) | 8,79 (2,08 ~ 10,55) | 10,55 (2,93 ~ 12,02) | |
| Consommation nominale (min – max) | W | 1.030 (210 ~ 1.690) | 1.685 (260 ~ 2.365) | 2.285 (400 ~ 3.155) | 2.875 (690 ~ 4.055) | 3.965 (975 ~ 4.620) | ||
| Intensité nominale (min – max) | A | 4,7 (1,0 ~ 7,7) | 7,7 (1,2 ~ 10,80) | 10,4 (1,8 ~ 14,4) | 13,1 (3,2 ~ 18,5) | 18,1 (4,2 ~ 20,1) | ||
| Pdesignc (charge de conception) | kW | 3,5 | 5,3 | 7,0 | 8,8 | 10,5 | ||
| SEER | W/W | 6,1 | 6,5 | 6,1 | 6,1 | 6,3 | ||
| Étiquetage énergétique | A++ | A++ | A++ | A++ | A++ | |||
| Chauffage | Capacité nominale (min – max) | kW | 3,81 (0,62 ~ 4,98) | 5,57 (0,88 ~ 7,03) | 7,03 (1,20 ~ 8,65) | 9,38 (2,08 ~ 10,84) | 11,13 (2,64 ~ 13,19) | |
| Consommation nominale (min – max) | W | 995 (496 ~ 1.790) | 1.460 (290 ~ 2.510) | 1.900 (400 ~ 3.090) | 2.460 (690 ~ 3.870) | 2.923 (880 ~ 4.690) | ||
| Intensité nominale (min – max) | A | 4,5 (2,3 ~ 8,2) | 6,7 (1,3 ~ 11,5) | 8,7 (1,8 ~ 14,1) | 11,2 (3,2 ~ 17,7) | 13,4 (3,8 ~ 20,4) | ||
| Zone climatique intermédiaire | Pdesignh (charge de conception) | kW | 3,3 | 4,7 | 5,8 | 8,2 | 10,5 | |
| SCOP | W/W | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | ||
| Étiquetage énergétique | A+ | A+ | A+ | A+ | A+ | |||
| Tbiv (Température bivalente) | ºC | -7 | -7 | -7 | -7 | -7 | ||
| Tol (Temp. limite fonctionnement) | ºC | -15 | -15 | -15 | -15 | -15 | ||
| Zone climatique chaude | Pdesignh (charge de conception) | kW | 3,6 | 5,0 | 5,6 | 8,6 | 10,5 | |
| SCOP | W/W | 5,1 | 5,1 | 5,1 | 5,1 | 5,1 | ||
| Étiquetage énergétique | A+++ | A+++ | A+++ | A+++ | A+++ | |||
| Tbiv (Température bivalente) | ºC | 2 | 2 | 2 | 2 | 2 | ||
| Tol (Temp. limite fonctionnement) | ºC | -15 | -15 | -15 | -15 | -15 | ||
| Unité intérieure | Débit d’air (Haut / Moyen / Bas) | m3/h | 680 / 580 / 450 | 1.050 / 900 / 780 | 1.360 / 1.200 / 970 | 1.580 / 1.400 / 1.100 | 1.750 / 1.500 / 1.280 | |
| Pression Statique | Nominal | Pa | 25 | 25 | 25 | 37 | 37 | |
| Configurable (*1) | Pa | 0 ~ 45 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | ||
| Pression sonore (Haute / Moyenne / Basse) | dB(A) | 42 / 38 / 35 | 44 / 40 / 37 | 46 / 42 / 38 | 50 / 48 / 44 | 48 / 45 / 40 | ||
| Puissance sonore (Élevée) | dB(A) | 54 | 58 | 62 | 65 | 58 | ||
| Connexion de vidange | mm | 25 | 25 | 25 | 25 | 25 | ||
| Hauteur d’évacuation pompe de condensats (*2) | mm | 750 | 750 | 750 | 750 | 750 | ||
| Prise d’air frais (*3) | mm | 90 | 90 | 90 | 125 | 125 | ||
| Alimentation électrique | V-Hz-F | —— | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | ||
| Câble d’alimentation intérieur | mm2 | —— | 2 x 1,5 + T | 2 x 1,5 + T | 2 x 1,5 + T | 2 x 1,5 + T | ||
| Télécommande filaire | KJR-120G | KJR-120G | KJR-120G | KJR-120G | KJR-120G | |||
| Dimensions (Largeur x Hauteur x Profondeur) | mm | 700 x 210 x 635 | 920 x 270 x 635 | 920 x 270 x 635 | 1140 x 270 x 775 | 1200 x 300 x 865 | ||
| Poids | kg | 18,4 | 26,9 | 28 | 35 | 45 | ||
| Unité extérieure | Débit d’air (Élevé) | m3/h | 2000 | 2100 | 2700 | 4.300 | 4.300 | |
| Pression sonore (Élevée) | dB(A) | 57 | 56,5 | 60,5 | 59,5 | 61 | ||
| Puissance sonore (Élevée) | dB(A) | 60 | 64 | 65 | 66 | 66 | ||
| Compresseur (Marque / Modèle) | GMCC / ASM98D32UFZ | GMCC / ASM135D23UFZ | GMCC / ATF235D22UMT | GMCC / ATF235D22UMT | GMCC / ATF310D43UMT | |||
| Alimentation électrique | V-Hz-F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | ||
| Câble d’alimentation extérieur | mm2 | 2 x 2,5 + T | 2 x 2,5 + T | 2 x 2,5 + T | 2 x 4 + T | 2 x 4 + T | ||
| Dimensions (Largeur x Hauteur x Profondeur) | mm | 800 x 554 x 333 | 800 x 554 x 333 | 845 x 702 x 363 | 946 x 810 x 410 | 946 x 810 x 410 | ||
| Poids | kg | 34,5 | 35,5 | 49 | 62,9 | 67,2 | ||
| Ensemble | Câble de communication | mm2 | 4 x 1,5 | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | |
| Réfrigérant | Type | R410A | R410A | R410A | R410A | R410A | ||
| Charge | Kg | 1,38 | 1,78 | 1,95 | 2,8 | 3,2 | ||
| Précharge jusqu’à | m | 5 | 5 | 5 | 5 | 5 | ||
| Charge additionnelle (à partir de 5m) | g/m | 15 | 15 | 30 | 30 | 30 | ||
| Pression de conception | MPa | 4,2 / 1,5 | 4,2 / 1,5 | 4,2 / 1,5 | 4,2 / 1,5 | 4,2 / 1,5 | ||
| Tuyaux frigorifiques | Liquide / Gaz | mm (pouces) | 6,35 / 9,52 (1/4 « / 3/8 ») | 6,35 / 12,7 (1/4 « / 1/2 ») | 9,52 / 15,9 (3/8 « / 5/8 ») | 9,52 / 15,9 (3/8 « / 5/8 ») | 9,52 / 15,9 (3/8 « / 5/8 ») | |
| Longueur maximale (*4) | m | 25 | 30 | 50 | 50 | 65 | ||
| Dénivelé maximal | m | 10 | 20 | 25 | 25 | 30 | ||
| Temp. de fonctionnement | Intérieur (Refroidissement / Chauffage) | ºC | 17 ~ 32 / 0 ~ 30 | 17 ~ 32 / 0 ~ 30 | 17 ~ 32 / 0 ~ 30 | 17 ~ 32 / 0 ~ 30 | 17 ~ 32 / 0 ~ 30 | |
| Extérieur (Refroidissement / Chauffage) | ºC | -15 ~ 50 / -15 ~ 24 | -15 ~ 50 / -15 ~ 24 | -15 ~ 50 / -15 ~ 24 | -15 ~ 50 / -15 ~ 24 | -15 ~ 50 / -15 ~ 24 | ||
| Modèle | MUCR-42-H6 | MUCR-48-H6 | MUCR-48-H6T | MUCR-60-H6T | |||
|---|---|---|---|---|---|---|---|
| Code | CL20255 | CL20256 | CL20257 | CL20258 | |||
| Refroidissement | Capacité nominale (min – max) | kW | 12,02 (3,22 ~ 13,19) | 14,07 (4,10 ~ 16,41) | 14,07 (4,10 ~ 16,41) | 15,82 (4,98 ~ 18,11) | |
| Consommation nominale (min – max) | W | 4.090 (1.070 ~ 5.070) | 5.115 (1.370 ~ 6.310) | 5.115 (1.370 ~ 6.310) | 5.255 (1.660 ~ 6.965) | ||
| Intensité nominale (min – max) | A | 17,8 (4,6 ~ 22,0) | 23,4 (5,9 ~ 27,4) | 8,8 (2,4 ~ 10,9) | 9,1 (2,9 ~ 12,0) | ||
| Pdesignc (charge de conception) | kW | 12,1 | 14,0 | 14,0 | 16,0 | ||
| SEER | W/W | 5,6 | 6,3 | 6,1 | 6,1 | ||
| Étiquetage énergétique | A+ | A++ | A++ | A++ | |||
| Chauffage | Capacité nominale (min – max) | kW | 13,48 (2,93 ~ 14,65) | 16,12 (4,34 ~ 18,13) | 16,12 (4,34 ~ 18,13) | 18,17 (5,28 ~ 20,51) | |
| Consommation nominale (min – max) | W | 3.535 (975 ~ 5.230) | 4.355 (1.445 ~ 6.475) | 4.355 (1.445 ~ 6.475) | 5.033 (1.760 ~ 7.320) | ||
| Intensité nominale (min – max) | A | 15,4 (4,2 ~ 22,7) | 19,9 (6,2 ~ 28,1) | 7,5 (2,5 ~ 11,2) | 8,7 (3,0 ~ 12,6) | ||
| Zone climatique intermédiaire | Pdesignh (charge de conception) | kW | 11,0 | 12,2 | 12,2 | 12,3 | |
| SCOP | W/W | 4,0 | 4,0 | 4,0 | 4,0 | ||
| Étiquetage énergétique | A+ | A+ | A+ | A+ | |||
| Tbiv (Température bivalente) | ºC | -7 | -7 | -7 | -7 | ||
| Tol (Temp. limite fonctionnement) | ºC | -15 | -15 | -15 | -15 | ||
| Zone climatique chaude | Pdesignh (charge de conception) | kW | 11,6 | 11,8 | 11,6 | 12,3 | |
| SCOP | W/W | 5,1 | 5,1 | 5,1 | 5,1 | ||
| Étiquetage énergétique | A+++ | A+++ | A+++ | A+++ | |||
| Tbiv (Température bivalente) | ºC | 2 | 2 | 2 | 2 | ||
| Tol (Temp. limite fonctionnement) | ºC | -15 | -15 | -15 | -15 | ||
| Unité intérieure | Débit d’air (Haut / Moyen / Bas) | m3/h | 2.200 / 1.900 / 1.600 | 2.200 / 1.900 / 1.600 | 2.200 / 1.900 / 1.600 | 2.200 / 1.900 / 1.600 | |
| Pression Statique | Nominal | Pa | 50 | 50 | 50 | 50 | |
| Configurable (*1) | Pa | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | ||
| Pression sonore (Haute / Moyenne / Basse) | dB(A) | 50 / 47 / 44 | 51 / 48 / 45 | 50 / 47 / 44 | 50 / 47 / 45 | ||
| Puissance sonore (Élevée) | dB(A) | 68 | 68 | 68 | 69 | ||
| Connexion de vidange | mm | 25 | 25 | 25 | 25 | ||
| Hauteur d’évacuation pompe de condensats (*2) | mm | 750 | 750 | 750 | 750 | ||
| Prise d’air frais (*3) | mm | 125 | 125 | 125 | 125 | ||
| Alimentation électrique | V-Hz-F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | ||
| Câble d’alimentation intérieur | mm2 | 2 x 1,5 + T | 2 x 1,5 + T | 2 x 1,5 + T | 2 x 1,5 + T | ||
| Télécommande filaire | KJR-120G | KJR-120G | KJR-120G | KJR-120G | |||
| Dimensions (Largeur x Hauteur x Profondeur) | mm | 1200 x 300 x 865 | 1200 x 300 x 865 | 1200 x 300 x 865 | 1200 x 300 x 865 | ||
| Poids | kg | 43,4 | 43,2 | 43,2 | 43,1 | ||
| Unité extérieure | Débit d’air (Élevé) | m3/h | 4.300 | 6.800 | 6.800 | 7.200 | |
| Pression sonore (Élevée) | dB(A) | 62,5 | 65 | 65 | 62,5 | ||
| Puissance sonore (Élevée) | dB(A) | 71 | 72 | 72 | 75 | ||
| Compresseur (Marque / Modèle) | GMCC / ATF310D43UMT | GMCC / ATQ420D1UMU | GMCC / ATQ420D1UMU | GMCC / ATQ420D1UMU | |||
| Alimentation électrique | V-Hz-F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 380-415V~ 50Hz, 3F | 380-415V~ 50Hz, 3F | ||
| Câble d’alimentation extérieur | mm2 | 2 x 6 + T | 2 x 6 + T | 4 x 2,5 + T | 4 x 2,5 + T | ||
| Dimensions (Largeur x Hauteur x Profondeur) | mm | 946 x 810 x 410 | 952 x 1333 x 415 | 952 x 1333 x 415 | 952 x 1333 x 415 | ||
| Poids | kg | 70,5 | 95,1 | 108,1 | 112,8 | ||
| Ensemble | Câble de communication | mm2 | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | |
| Réfrigérant | Type | R410A | R410A | R410A | R410A | ||
| Charge | Kg | 3,65 | 4 | 4 | 4,3 | ||
| Précharge jusqu’à | m | 5 | 5 | 5 | 5 | ||
| Charge additionnelle (à partir de 5m) | g/m | 30 | 30 | 30 | 30 | ||
| Pression de conception | MPa | 4,2 / 1,5 | 4,2 / 1,5 | 4,2 / 1,5 | 4,2 / 1,5 | ||
| Tuyaux frigorifiques | Liquide / Gaz | mm (pouces) | 9,52 / 15,9 (3/8 « / 5/8 ») | 9,52 / 15,9 (3/8 « / 5/8 ») | 9,52 / 15,9 (3/8 « / 5/8 ») | 9,52 / 15,9 (3/8 « / 5/8 ») | |
| Longueur maximale (*4) | m | 65 | 65 | 65 | 65 | ||
| Dénivelé maximal | m | 30 | 30 | 30 | 30 | ||
| Temp. de fonctionnement | Intérieur (Refroidissement / Chauffage) | ºC | 17 ~ 32 / 0 ~ 30 | 17 ~ 32 / 0 ~ 30 | 17 ~ 32 / 0 ~ 30 | 17 ~ 32 / 0 ~ 30 | |
| Extérieur (Refroidissement / Chauffage) | ºC | -15 ~ 50 / -15 ~ 24 | -15 ~ 50 / -15 ~ 24 | -15 ~ 50 / -15 ~ 24 | -15 ~ 50 / -15 ~ 24 | ||
Remarques :
(1*) Pression configurable via le micro-interrupteur ENC2 de la carte électronique de l’unité intérieure
(2*) Hauteur d’évacuation depuis la base de l’unité, en installant le coude au maximum à 200 mm à l’horizontale.
(3*) Diamètre intérieur.
(4*) Longueur minimale de tuyau de 2 mètres.
La conception et les spécifications sont sujettes à modification sans préavis pour l’amélioration du produit.
EXIGENCES DE PRÉ-INSTALLATION
| MODÈLE | TUYAUX | CONNEXIONS ÉLECTRIQUES | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Gaz | Liquide | Longueur maximale (B) | Dénivelé maximal (A) | Précharge jusqu’à | Charge additionnelle | Alimentation | Com. (C) | ||
| Intérieur (E) | Extérieur (D) | ||||||||
| MUCR-12-H6 | 3/8″ | 1/4″ | 25 m | 10 m | 5 m | 15 gr/m | (Seulement extérieur) | 2 x 2.5 + T | 4 x 1,5 |
| MUCR-18-H6 | 1/2″ | 1/4″ | 30 m | 20 m | 5 m | 15 gr/m | 2 x 1.5 + T | 2 x 2,5 + T | 2 x 0,75 (Apant.) |
| MUCR-24-H6 | 5/8″ | 3/8″ | 50 m | 25 m | 5 m | 30 gr/m | 2 x 1.5 + T | 2 x 2,5 + T | 2 x 0,75 (Apant.) |
| MUCR-30-H6 | 5/8″ | 3/8″ | 50 m | 25 m | 5 m | 30 gr/m | 2 x 1.5 + T | 2 x 4 + T | 2 x 0,75 (Apant.) |
| MUCR-36-H6 | 5/8″ | 3/8″ | 65 m | 30 m | 5 m | 30 gr/m | 2 x 1.5 + T | 2 x 4 + T | 2 x 0,75 (Apant.) |
| MUCR-42-H6 | 5/8″ | 3/8″ | 65 m | 30 m | 5 m | 30 gr/m | 2 x 1.5 + T | 2 x 6 + T | 2 x 0,75 (Apant.) |
| MUCR-48-H6 | 5/8″ | 3/8″ | 65 m | 30 m | 5 m | 30 gr/m | 2 x 1.5 + T | 2 x 6 + T | 2 x 0,75 (Apant.) |
| MUCR-48-H6T | 5/8″ | 3/8″ | 65 m | 30 m | 5 m | 30 gr/m | 2 x 1.5 + T | 4 x 2.5 + T | 2 x 0,75 (Apant.) |
| MUCR-60-H6T | 5/8″ | 3/8″ | 65 m | 30 m | 5 m | 30 gr/m | 2 x 1.5 + T | 4 x 2.5 + T | 2 x 0,75 (Apant.) |
SYSTÈME TWIN 2X1 CONDUIT
Le système 2×1 permet de connecter 2 unités intérieures de la même capacité à une seule unité extérieure.
Idéal pour les pièces ouvertes !
| Modèle | MUCR-18X2-H6 | MUCR-24X2-H6 | MUCR-24X2-H6T | MUCR-30X2-H6T | ||
|---|---|---|---|---|---|---|
| Code | CL20928 | CL20929 | CL20930 | CL20931 | ||
| Capacité totale | Refroidissement / Chauffage | kW | 10,55 / 11,13 | 14,07 / 16,12 | 14,07 / 16,12 | 15,82 / 18,17 |
| Unités intérieures | Modèle | MUCR-18-H6 | MUCR-24-H6 | MUCR-24-H6 | MUCR-30-H6 | |
| Code | UI20251 | UI20252 | UI20252 | UI20253 | ||
| Quantité | 2 | 2 | 2 | 2 | ||
| Capacité individuelle (Refroidissement / Chauffage) | kW | 5,28 / 5,57 | 7,03 / 8,06 | 7,03 / 8,06 | 7,91 / 9,08 | |
| Alimentation | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | ||
| Unité extérieure | Modèle | MUCR-36-H6 | MUCR-48-H6 | MUCR-48-H6T | MUCR-60-H6T | |
| Code | UE20254 | UE20256 | UE20257 | UE20258 | ||
| Quantité | 1 | 1 | 1 | 1 | ||
| Alimentation | 220-240V~ 50Hz, 1F | 220-240V~ 50Hz, 1F | 380-415V~ 50Hz, 3F | 380-415V~ 50Hz, 3F | ||
| Distributeur | Modèle | FQZHN-01D | FQZHN-01D | FQZHN-01D | FQZHN-01D | |
| Code | TF03611 | TF03611 | TF03611 | TF03611 | ||
| Quantité | 1 | 1 | 1 | 1 | ||
| Tuyaux frigorifiques | Unité extérieure jusqu’au distributeur (Liq. / Gaz) | inch | 3/8 « – 5/8 » | 3/8 « – 5/8 » | 3/8 « – 5/8 » | 3/8 « – 5/8 » |
| Unité intérieure jusqu’au distributeur (Liq. / Gaz) | inch | 1/4 « – 1/2 » | 3/8 « – 5/8 » | 3/8 « – 5/8 » | 3/8 « – 5/8 » | |
| Câble de communication (*1) | mm2 | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | 2 x 0,75 (blindé) | |
Remarque :
(*1) De l’unité extérieure à l’unité intérieure Maître et de celle-ci à l’intérieur Esclave
Les unités intérieures doivent être configurées comme Maître et Esclave, la configuration peut être effectuée à partir des micro-interrupteurs de la carte électronique ou avec la télécommande RG57.
Important : Dans un système Twin, les unités intérieures fonctionnent TOUJOURS conjointement et de la même manière, ELLES NE PEUVENT PAS ÊTRE INDÉPENDANTES
