Split Mural MVD D4+
Gama industrial
Split Mural MVD D4+
Características
- Display LED Digital

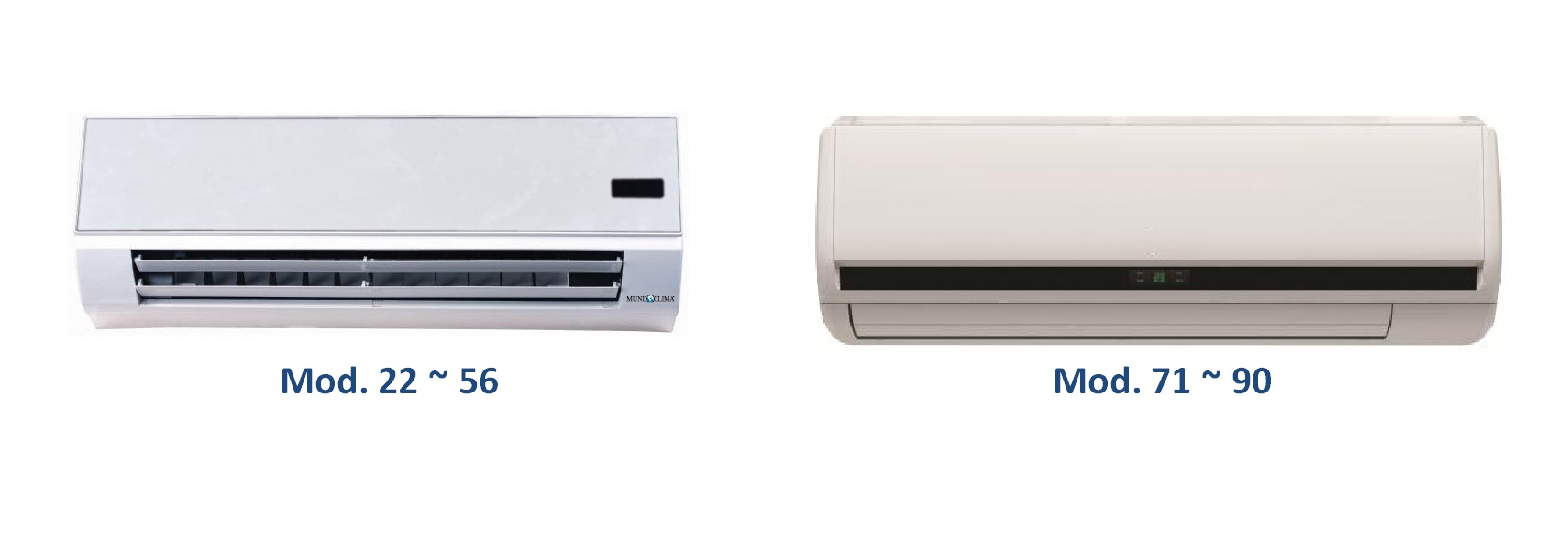

- Painel branco standard (modelos 22-56)
- Painel preto opcional (modelos 22-56)
- Controle remoto sem fio incluído
Documentação técnica
| Manual de utilização |  |  |
| Manual de instalação Split Baixa Capacidade | | |
| Manual de instalação Split Alta Capacidade | | |
| Manual Técnico | |
ESPECIFICAÇÕES TÉCNICAS
| Modelo | MVD-D22G/N1YB | MVD-D28G/N1YB | MVD-D36G/N1YB | MVD-D45G/N1YB | MVD-D56G/N1YB | |||
|---|---|---|---|---|---|---|---|---|
| Código | CL23210 | CL23211 | CL23212 | CL23213 | CL23214 | |||
| Alimentação elétrica | F, V, Hz | 1N-, 220-240, 50 | 1N-, 220-240, 50 | 1N-, 220-240, 50 | 1N-, 220-240, 50 | 1N-, 220-240, 50 | ||
| Refrigeração | Capacidade | kW | 2,2 | 2,8 | 3,6 | 4,5 | 5,6 | |
| Potência consumida | W | 28 | 28 | 28 | 45 | 45 | ||
| Intensidade | A | 0,14 | 0,14 | 0,14 | 0,2 | 0,2 | ||
| Calefação (2) | Capacidade | kW | 2,6 | 3,2 | 4 | 5 | 6,3 | |
| Potência consumida | W | 28 | 28 | 28 | 45 | 45 | ||
| Intensidade | A | 0,14 | 0,14 | 0,14 | 0,2 | 0,2 | ||
| Ventilador | Marca | Welling | Welling | Welling | Welling | Welling | ||
| Tipo | AC | AC | AC | AC | AC | |||
| Modelo | YDK15-6 | YDK15-6 | YDK15-6 | YDK18-4 | YDK18-4 | |||
| Caudal (Alto / Médio / Baixo) | m3/h | 520 / 480 / 430 | 520 / 480 / 430 | 520 / 480 / 430 | 860 / 755 /630 | 925 / 860 / 755 | ||
| Nível sonoro (Alto / Médio / Baixo) (3) | dB(A) | 35 / 32 / 29 | 35 / 32 / 29 | 35 / 32 / 29 | 40 / 38 / 34 | 40 / 38 / 34 | ||
| Potência | W | 30 | 30 | 30 | 44 | 44 | ||
| Unidade Interior | Dimensões | Net (WxHxD) | mm | 915 x 290 x 210 | 915 x 290 x 210 | 915 x 290 x 210 | 1070 x 315 x 210 | 1070 x 315 x 210 |
| Brutas (WxHxD) | mm | 1020 x 385 x 300 | 1020 x 385 x 300 | 1020 x 385 x 300 | 1180 x 410 x 300 | 1180 x 410 x 300 | ||
| Peso | Líquido | Kg | 12 | 12 | 12 | 16 | 16 | |
| Bruto | Kg | 17,5 | 17,5 | 17,5 | 19 | 19 | ||
| Drenagem | Conexão | mm | 16 | 16 | 16 | 16 | 16 | |
| Refrigerante | Tipo | R410A | R410A | R410A | R410A | R410A | ||
| Pressão de projeto | Alta | Mpa | 4,4 | 4,4 | 4,4 | 4,4 | 4,4 | |
| Baixa | Mpa | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | ||
| Conexões frigoríficas | Líquido | mm (") | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 9,52 (3/8) | |
| Gás | mm (") | 12,7 (1/2) | 12,7 (1/2) | 12,7 (1/2) | 12,7 (1/2) | 15,9 (5/8) | ||
| Conexões eléctricas (4) | Potência | mm2 | 2 x 2,5 + T (L<20m) | 2 x 2,5 + T (L<20m) | 2 x 2,5 + T (L<20m) | 2 x 2,5 + T (L<20m) | 2 x 2,5 + T (L<20m) | |
| Sinal | mm2 | 3 x 0,75 (Blindado) | 3 x 0,75 (Blindado) | 3 x 0,75 (Blindado) | 3 x 0,75 (Blindado) | 3 x 0,75 (Blindado) | ||
| Controle remoto | Modelo | RM05 | RM05 | RM05 | RM05 | RM05 | ||
| Tipo | Sem fio | Sem fio | Sem fio | Sem fio | Sem fio | |||
| Modelo | MVD-D71G-R3/N1Y | MVD-D80G-R3/N1Y | MVD-D90G-R3/N1Y | |||
|---|---|---|---|---|---|---|
| Código | CL23215 | CL23216 | CL23217 | |||
| Alimentação elétrica | F, V, Hz | 1N-, 220-240, 50 | 1N-, 220-240, 50 | 1N-, 220-240, 50 | ||
| Refrigeração | Capacidade | kW | 71 | 8 | 9 | |
| Potência consumida | W | 75 | 86 | 86 | ||
| Intensidade | A | 0,33 | 0,39 | 0,39 | ||
| Calefação (2) | Capacidade | kW | 8 | 9 | 10 | |
| Potência consumida | W | 75 | 86 | 86 | ||
| Intensidade | A | 0,33 | 0,39 | 0,39 | ||
| Ventilador | Marca | Da Yang | Da Yang | Da Yang | ||
| Tipo | AC | AC | AC | |||
| Modelo | YDK50-4S | YDK50-4S | YDK50-4S | |||
| Caudal (Alto / Médio / Baixo) | m3/h | 1190 / 780 / 580 | 1320 / 840 /640 | 1320 / 840 /640 | ||
| Nível sonoro (Alto / Médio / Baixo) (3) | dB(A) | 47 / 43 / 42 | 48 / 43 / 38 | 49 / 43 / 38 | ||
| Potência | W | 99 | 99 | 99 | ||
| Unidade Interior | Dimensões | Net (WxHxD) | mm | 1250 x 325 x 245 | 1250 x 325 x 245 | 1250 x 325 x 245 |
| Brutas (WxHxD) | mm | 1345 x 430 x 335 | 1345 x 430 x 335 | 1345 x 430 x 335 | ||
| Peso | Líquido | Kg | 19,9 | 19,9 | 19,9 | |
| Bruto | Kg | 25 | 25 | 25 | ||
| Drenagem | Conexão | mm | 16 | 16 | 16 | |
| Refrigerante | Tipo | R410A | R410A | R410A | ||
| Pressão de projeto | Alta | Mpa | 4,4 | 4,4 | 4,4 | |
| Baixa | Mpa | 2,6 | 2,6 | 2,6 | ||
| Conexões frigoríficas | Líquido | mm (") | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | |
| Gás | mm (") | 15,9 (5/8) | 15,9 (5/8) | 15,9 (5/8) | ||
| Conexões eléctricas (4) | Potência | mm2 | 2 x 2,5 + T (L<20m) | 2 x 2,5 + T (L<20m) | 2 x 2,5 + T (L<20m) | |
| Sinal | mm2 | 3 x 0,75 (Blindado) | 3 x 0,75 (Blindado) | 3 x 0,75 (Blindado) | ||
| Controle remoto | Modelo | RM05 | RM05 | RM05 | ||
| Tipo | Sem fio | Sem fio | Sem fio | |||
Notas:
(1) Nominal condições de resfriamento: 27°C BS interior , BH 19°C e 35 °C BS exterior, para uma longitude de tubo equivalente 8 m e diferença de altura 0 m.
(2) Condições nominais de aquecimento: 20 °C BS interior, BH 15°C e 7°C BS exterior, para uma longitude de tubo equivalente 8 m e diferença de altura 0 m.
(3) Nível de ruído medido em câmara anecóica à distância frente 1m e 1.4m de altura.
(4) Fiação de energia recomendada para L <20m, para distâncias mais longas serão calculados.
